Навигационно-связной комплекс (НСК)

Предназначен для решения следующих задач:

  • Обеспечение навигации и прокладки маршрута движения
  • Передача координат и телеметрии транспортного средства в ЦОД (центр организации движения)
  • Обеспечение надежного широкополосного интернет доступа для работы с базами данных и удаленными АРМ
  • Интеграция спец оборудования и передача данных в ЦОД
  • Голосовая УКВ радиосвязь DMR UHF/VHF
  • Голосовая сотовая и VoIP связь
  • Обеспечение мобильной связью экипажа транспортного средства
  • Ведение многоканального видео и аудио наблюдения
  • Управление свето-акустической балкой (голос, свет, сирены) и проблесковыми маяками транспортного средства
  • Идентификация по меткам NFC, RFID и отпечаткам пальцев
  • Обеспечение криптозащиты информации
  • Противопожарные датчики, контроль качества воздуха и температуры в салоне
nck-1 rd-1 nck-p

Общие сведения о НСК

Навигационно-связной комплекс предназначен для создания современных систем подвижной связи с высоким уровнем надёжности и защищённости данных, включает в себя:

  • Бортовой компьютер с сенсорным экраном 6”
  • GPS/ГЛОНАСС навигатор - трекер
  • GSM / LTE 4G смартфон
  • Цифровую УКВ радиостанцию DMR
  • Многоканальный HD Видео Регистратор
  • Управление свето-акустической балкой (голос, свет, сирены)
  • Интеграцию с компьютером транспортного средства
  • Проводной или Беспроводной цифровой манипулятор
  • Чтение меток NFC и RFID 900 электронных документов
  • Сканер отпечатков пальцев
  • Переднюю и заднюю камеры на манипуляторе
  • Систему аппаратной криптозащиты
  • Точку доступа WiFi 802.11 a/b/g/n/ac
nck-2 nck-3

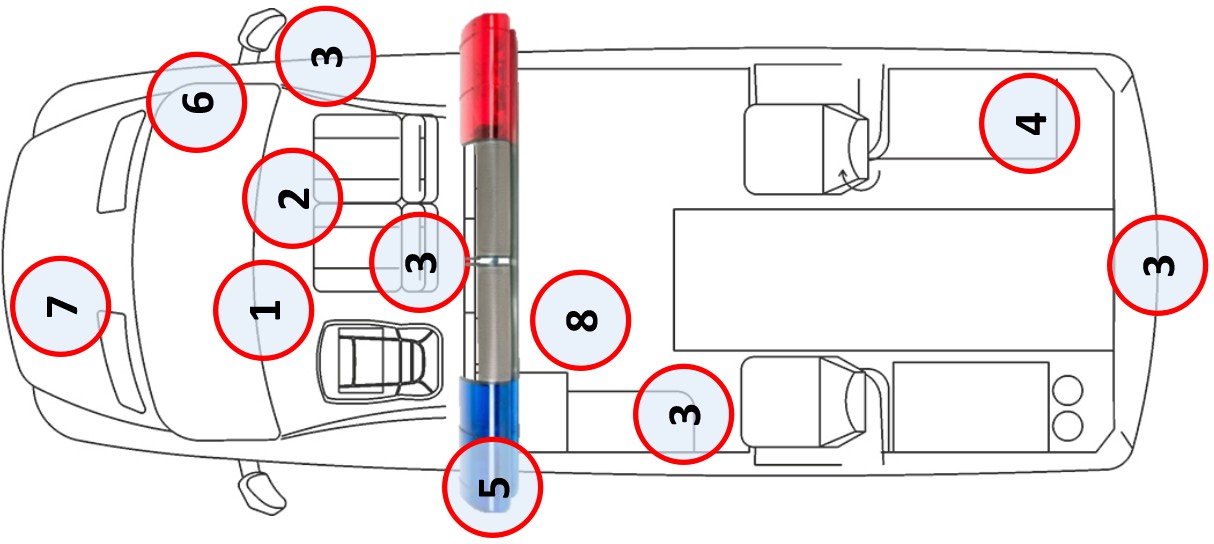

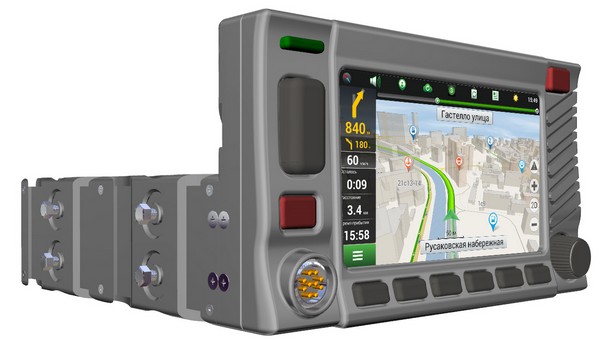

Навигационно-связной комплекс (НСК-М)

  1. Навигационно-связной комплекс (НСК-М) монтируется в штатное место торпеды автомобиля 2DIN
  2. Проводной или Беспроводной цифровой манипулятор фиксируется на торпеде автомобиля в удобном месте
  3. Беспроводные камеры наблюдения:
    • Видео Регистратор переднего и заднего обзора
    • Видео наблюдение салона
    • Камера обзора правого крыла и пассажирской двери
  4. Свето-акустическая балка (голос, свет, сирены) и маячки
  5. Антенны УКВ, GSM/LTE, GPS/GLONAS, WiFi
  6. Интеграция с CAN шиной транспортного средства
  7. Интеграция с специальным оборудованием по проводным интерфейсам Ethernet, USB 2.0/3.0, RS232/485
  8. Датчики противопожарные, температуры, влажности, давления, метана, СО и СО2
nck-2

Бортовой навигационный компьютер

  • Бортовой навигационный компьютер на отечественном 21 ядерном нейропроцессоре высокой производительности и мультимедийном связном сопроцессоре
  • Сенсорный экран 6” для навигации, доступа в интернет и других приложений (ОС Линукс и Андроид)
    • Сенсорный мультитач, емкостный, 1280x720
  • GSM/LTE телефон
    • 2G GSM: 850, 900, 1800, 1900 МГц,
    • 3G 850, 900, 1900, 2100 МГц,
    • 4G LTE 900, 1800, 2100, 2300 - 2600 МГц;
    • GPRS, EDGE, UMTS, HSDPA, HSPA+ 21.1, HSUPA, LTE 150/50
    • Поддержка двух SIM-карт
    • Wi-Fi 802.11n, Bluetooth 4.0
  • Поддержка видео форматов H.264, MPEG-2, AVC, VC-1
  • Звуковые форматы MP3, AAC, HE-AAC, WMA,  FLAC, APE
  • Поддержка распространённых приложений Андроид
  • Подключение внешнего Full HD HDMI дисплея и USB (BT) клавиатуры
proc disp soc ya

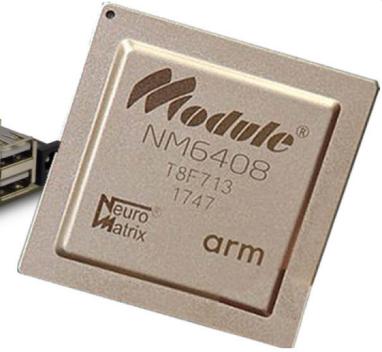

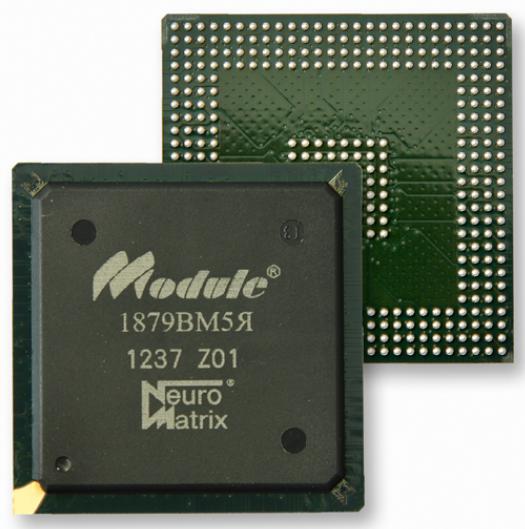

Нейропроцессор высокой производительности

  • Бортовой навигационный компьютер разработан на отечественном 21 ядерном нейропроцессоре высокой производительности от НТЦ «Модуль», ориентированного на работу с многослойными нейронными сетями, задачами машинного обучения и искусственного интеллекта.
    • Нейропроцессор используется для решения ключевых задач с применением систем машинного обучения (ИИ):
    • SDR – Программно определяемые компоненты системы связи комплекса
    • ППРЧ (псевдо случайная перестройка рабочей частоты) Frequency Hopping – быстрая смена частот для эффективного противодействия РЭБ противника
    • Анализ радио ситуации и выбор оптимальных каналов связи автоматически
    • Динамическая интеллектуальная система помехозащищённости канала связи
    • Реализация стандартных и защищенных звуковых кодеков
    • Потоковое шифрование данных
    • Обработка видео изображений
    • Распознавание объектов в видео потоке
    • Обеспечение достоверности и целостности данных с использованием защищенных распределенных реестров
proc-2 nn

Бортовые системы связи и передачи данных

Комплекс оснащен системами связи:

  • Цифровая УКВ радиостанция стандарта DMR с выходной мощностью до 45 Вт, поддерживаемые опции:
    • UHF1: 400-470 МГц, UHF2: 450-520 МГц
    • UHF3: 350-400 МГц, VHF: 136-174 МГц
  • 21 ядерный нейропроцессор с тренированными нейросетями реализует:
    • Программно определяемое радио (SDR)
    • Система ППРЧ с шифрованием частотно-временных матриц
    • Интеллектуальный выбор каналов связи автоматически по радио обстановке
    • Стандартный и защищенные звуковые кодеки
    • Потоковое шифрования данных и речи
  • Системой интеграции со штатной радиостанцией транспортного средства
  • GSM/LTE смартфон с поддержкой сетей
  • 2G GSM: 850, 900, 1800, 1900 МГц,
  • 3G 850, 900, 1900, 2100 МГц,
  • 4G LTE 900, 1800, 2100, 2300 - 2600 МГц
  • Точка доступа WiFi 802.11 a/b/g/n/ac, Блютус 4.0
  • Встроенный динамик 6 Ват
nck-1 rd-1 nck-p

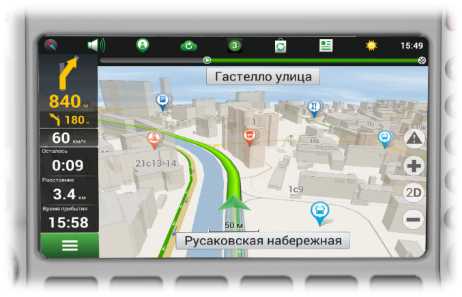

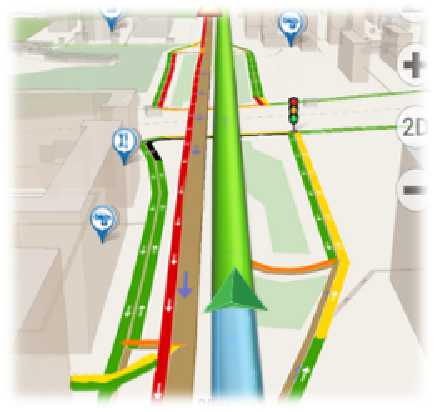

Бортовая навигационная система

  • Комплекс оснащен:
    • Высокоточной системой ГНСС ГЛОНАСС/GPS
    • Приемником дифф-поправок
    • Блоком инерциальной навигации
    • Дублирующей системой ГНСС ГЛОНАСС/GPS Galileo/BeiDou
  • Передача навигационных данных по GSM, LTE
  • Поддержка форматов ЭРА ГЛОНАСС и Форватер
  • Шифрование навигационной информации по ГОСТ
  • Отображение навигационных данных на экране
  • Поддержка программ Яндекс-Карты, Яндекс-Навигатор, 2ГИС и других:
    • спутниковые снимки, панорамы
    • построение оптимальных маршрутов на автомобиле и общественном транспорте;
      несколько вариантов проезда на выбор с учетом пробок и пересадок;
      пошаговые инструкции с подсказками в пути;
      информация в реальном времени о пробках, ДТП, скоростных радарах и т.д.
    • голосовое ведение по маршруту и подсказки на экране
nav nav-2 nav-3 nav-4

Компактная носимая TCP-IP Радиостанция в комплекте

  • Компактная носимая VoIP Радиостанция WIFI / LTE – замена штатных радиостанций с функцией шифрования по ГОСТ
  • Тангента PTT (<300мс) управления передачей речи
  • Служебный смартфон 2G-3G-4G с двумя SIM
  • Связь по сетям LTE и WIFI
  • Функция видео/фото/аудио регистратора
  • GPS/ГЛОНАСС навигатор - трекер
  • Кнопка активации сигнала Тревога
  • Цифровой микрофон с подавлением эха и шума
  • OLED дисплей отображения режимов работы
  • Кнопка включения сканера NFC и сканера отпечатков пальцев
  • Передняя камера видеонаблюдения и видеосъемки
  • Задняя камера фотографирования и видеосъемки с LED вспышкой
  • Крепление станции к разгрузке
  • Бесконтактное зарядное устройство
  • Динамик воспроизведения речи и сигналов
rd-1 rd-2 Подробнее

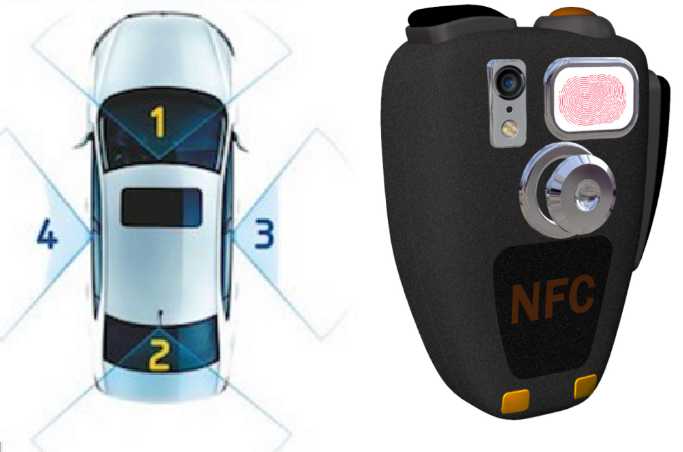

Бортовые системы идентификации и видеонаблюдения

  • Комплекс оснащен системами идентификации:
    • Чтение меток NFC электронных документов (паспорта, права и тд)
    • Чтение меток RFID (900МГц на расстоянии до 15м)
    • Биометрический сканер отпечатков пальцев

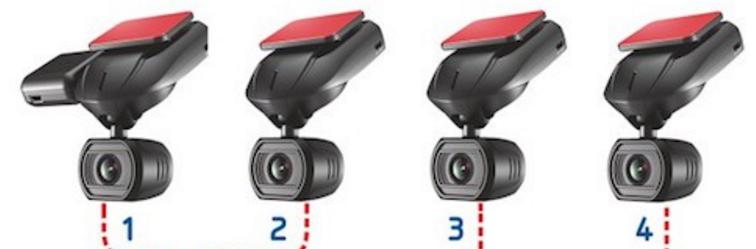

  • HD Видео Регистратор
    • Подключение до 4-х камер видео наблюдения
    • Встроенный сервер видео мониторинга и анализа видео
    • Встроенная фронтальная видео камера в манипуляторе 5мп
    • Встроенная задняя фото камера в манипуляторе 13мп
    • Внутренний накопитель до 256ГБ
four-cam
rfid rfid-2

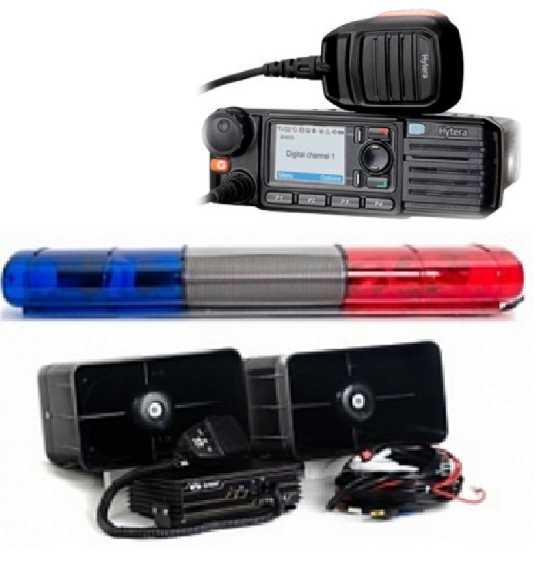

Управление и взаимодействие с внешними устройствами

Комплекс оснащен универсальной системой интеграции со штатными устройствами, находящимися на автомобиле:

  • Интеграция со штатной радиостанцией транспортного средства, позволяет управлять радиостанцией и осуществлять голосовые вызовы;
  • Интеграция с бортовым компьютером и датчиками автомобиля (CAN) позволяет считывать и передавать информацию о расходе ГСМ, режимах вождения и т.д.;
  • Система управления СГУ осуществляет передачу голоса с манипулятора на динамик СГУ, управление световыми эффектами, выбор типа сирены;
  • Подключение к штатным комплексам спецсвязи, спасательным средствам, средствам внутренней связи;
  • Подключение дополнительных устройств, таких как беспроводная гарнитура, клавиатура, мышка, беспроводные камеры и дополнительные дисплеи.
  • Для взаимодействия с спец устройствами используются беспроводные интерфейсы WIFI, BT, ZigBee и проводные, такие как USB, RS232, RS485, CAN, Ethernet, 1Wire.
upr

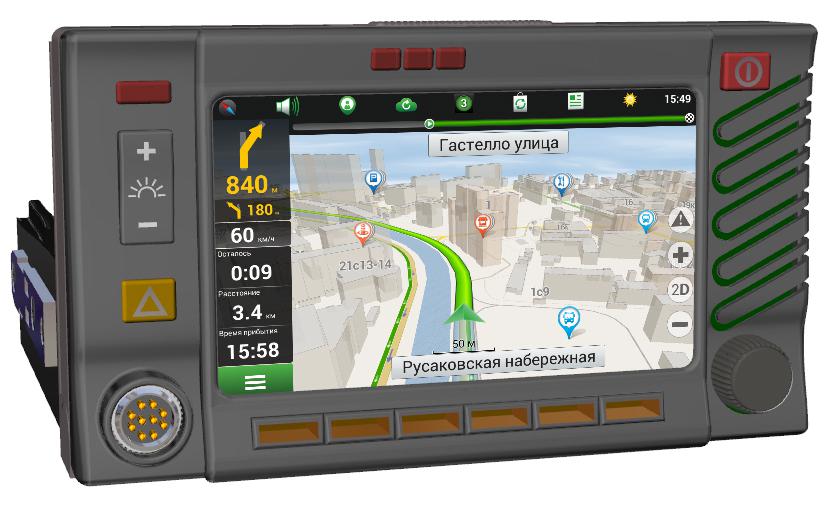

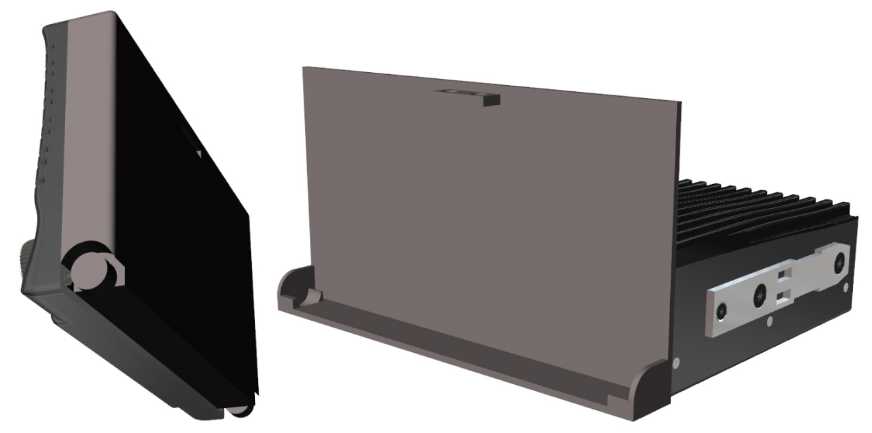

Передняя панель Навигационно-Связного Комплекса

  • Комплекс оснащен съемной передней панелью управления со следующими функциями:
    • Цветной экран 6”(15см) с сенсорным вводом
    • Многофункциональная ручка управления
    • Кнопки громкости, тревоги, питания
    • Отсек для двух SIM карт и SD карты
    • Функциональные кнопки управления приложениями
    • Разъем подключения проводного манипулятора
    • Динамик громкой связи
  • Передняя панель может использоваться отдельно, как портативный связной комплекс при подключении батарейно-антенного отсека, осуществляя следующие функции:
    • GSM / LTE 2G, 3G, 4G смартфон с сенсорным экраном 6”
    • ГЛОНАСС навигатор - трекер
    • Радиосвязь LTE 4G
    • HD Видео Регистратор
    • Чтение меток NFC электронных документов
    • Сканер отпечатков пальцев
    • Передняя и задняя камеры на манипуляторе
    • Система аппаратной криптозащиты
    • Точка доступа WiFi 802.11 a/b/g/n/ac, Блютус 4.0
nck-4 nck-5

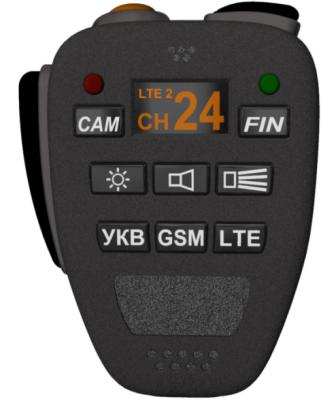

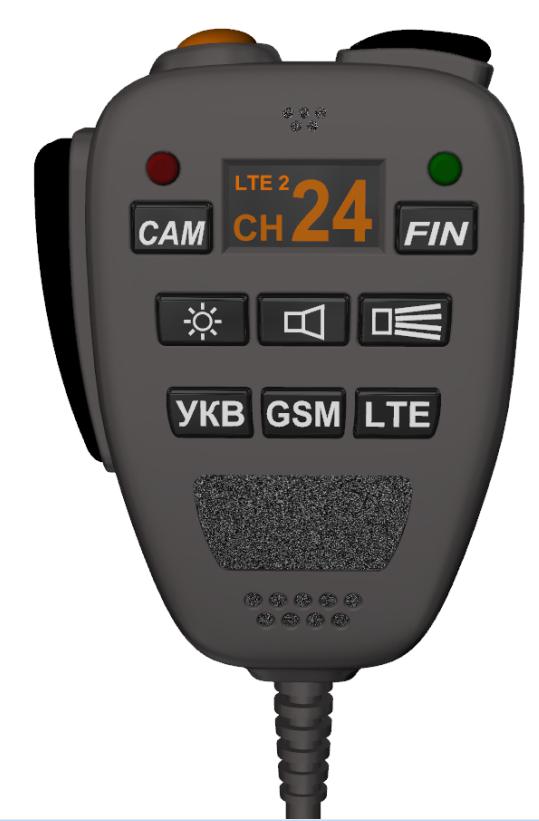

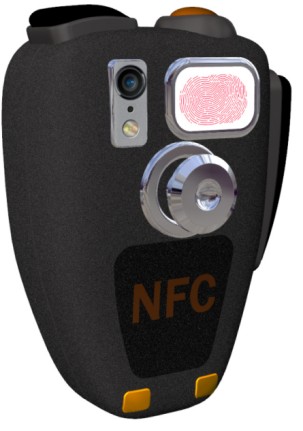

Цифровой манипулятор НСК

Комплекс оснащен цифровым многофункциональным маниплятором со следующими функциями:

  • Цифровой микрофон с подавлением эха и шума
  • Тангента PTT управления передачей речи УКВ, LTE, GSM, VoIP
  • Тангента СГУ управления передачи речи в динамик СГУ
  • Кнопки управления СГУ сиренами, световыми эффектами
  • Кнопка активации сигнала Тревога
  • OLED дисплей отображения режимов работы
  • Кнопки переключения видов связи УКВ, GSM, LTE
  • Кнопка включения задней камеры и управления режимами
  • Кнопка включения сканера NFC
  • Передняя камера видеонаблюдения и видеосъемки
  • Задняя камера фотографирования и видеосъемки с LED вспышкой
  • Крепление манипулятора к торпеде или разгрузке
  • Контакты зарядного устройства
  • Динамик воспроизведения речи и сигналов
nck-p-2 nck-vr

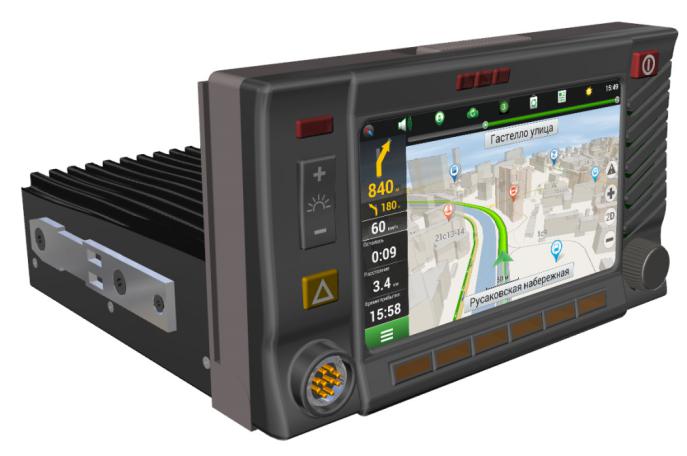

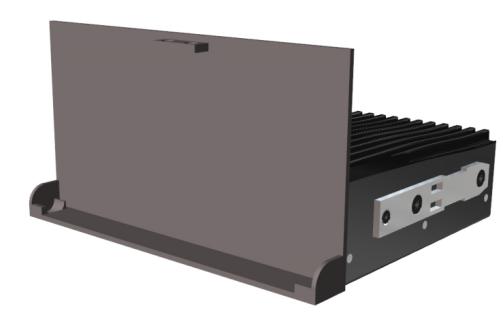

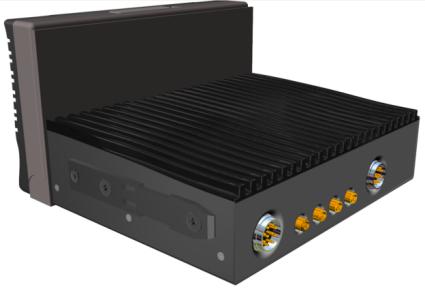

Варианты исполнения НСК и установки

  • Конструктивное исполнение комплекса
    • Исполнение аппаратуры соответствует требованиям ГОСТ РВ 20.39.304 для группы аппаратуры 1.6.1, 1.6.4, исполнение О, ГОСТ 1601
    • Конструкция устройства учитывает требование унификации и обеспечивает низкую себестоимость при производстве
    • Используются высококачественные отечественные компоненты, разъемы и технологические стандарты
    • Обеспечивается защита от воды и пыли IP68
    • Печатные платы с лаковым покрытием
    • Стандартная установка на транспортное средство 1DIN
  • Основной блок может устанавливаться отдельно от передней панели (скрытая установка) – под сидением или в багажном отделении.
nck-6 nck-2 nck-3 nck-7

Установленная и сертифицированная защита VipNet:

  • ViPNet Client – приложение для защиты корпоративных мобильных и стационарных устройств. Приложение защищает устройство от внешних и внутренних сетевых атак и обеспечивает защищенную работу удаленных и мобильных пользователей с корпоративными данными через интернет.

    Сертификат соответствия ФСБ России № СФ/124-2329 от 10.02.2014.

    Настоящий сертификат удостоверяет, что изделие «Программный комплекс ViPNet Client for Android» в составе согласно формуляру ФРКЕ.00074-02 30 01 ФО соответствует требованиям ГОСТ 28147-89, ГОСТ Р 34.11-94 и требованиям ФСБ России к шифровальным (криптографическим) средствам класса КС1 и может использоваться для криптографической защиты (шифрование и имитозащита данных, передаваемых в IP-пакетах по сети связи общего пользования) информации,

    не содержащей сведений, составляющих государственную тайну.

    Сертификация в “8ке”всего устройства
  • Возможность идентификации по NFC и отпечаткам пальцев
  • Система аппаратной криптозащиты по КС1/2;
  • Встроенный крипто-процессор

    (ГОСТ 28147, ГОСТ 34.10,ГОСТ 34.11, ГОСТ 34.12)

rd-lock

Федеральный проект «Цифровые технологии»

Разработка ведется в соответствии с Федеральным проектом «Цифровые технологии»

Цель – 03.01. Создание «сквозных» цифровых технологий преимущественно на основе отечественных разработок

Задача - 03.01.002.001.005. Поддержка компаний - лидеров по разработке продуктов, сервисов и платформенных решений на базе СЦТ

Работа - Создание системы цифровой радиосвязи для государственных ведомств РФ и корпоративных пользователей на базе отечественных технологии, стандарта и оборудования

Государственные пользователи:
  • Министерство внутренних дел Российской Федерации
  • Федеральная служба войск национальной гвардии Российской Федерации
  • Министерство обороны Российской Федерации
  • Федеральная служба безопасности Российской Федерации
  • Федеральная служба охраны Российской Федерации
  • Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий
  • Министерство здравоохранения Российской Федерации
  • Федеральная таможенная служба
  • Федеральная служба исполнения наказаний
  • Государственная корпорация по атомной энергии «Росатом»
Корпоративные пользователи:
  • Региональные и муниципальные коммунальные службы
  • Федеральные и региональные органы власти и подведомственные им организации
  • ОАО «РЖД»
  • Компании по транспортировке углеводородов (обслуживание и охрана нефте- и газопроводов)
  • Нефте- и газодобывающие компании
  • Строительные компании
  • Частные охранные предприятия
  • Транспортные и логистические компании
  • Частные компании коммунального обслуживания
  • Компании, осуществляющие деятельность в районах Крайнего Севера, в малонаселенных и труднодоступных районах

Текущее положение в области цифровой оперативной радиосвязи в Российской Федерации

  • Используется сетевое и абонентское оборудование исключительно зарубежных стандартов
  • Различными государственными и корпоративными пользователями одновременно используется оборудование нескольких зарубежных стандартов, не совместимых друг с другом (TETRA, DMR, APCO 25, IDAS и др.)
  • Используется сетевое оборудование:
    • импортное;
    • производимое по лицензии зарубежных компаний (в основном, сборочное производство из импортных блоков);
    • т.н. «локализованное», т.е. собранное из импортных блоков с частично русифицированным ПО. В аппаратной части «локализация» в большинстве случаев сводится к смене шильдиков
  • Используется почти исключительно импортное абонентское оборудование
  • Доля абонентского оборудования, разработанного в России, составляет доли процента. При этом данное оборудование также полностью основано на зарубежных комплектующих
  • Зарубежное сетевое оборудование во многих случаях поставляется с урезанным ПО, что ограничивает его функциональные возможности (в том числе, возможность работы при чрезвычайных ситуациях, в условиях повышенной нагрузки)
  • Зарубежное оборудование не обеспечивает информационной безопасности, т.к. не поддерживает шифрование в соответствии с российскими ГОСТ
